Секреты установки петель для стекла серии Papillon

Фурнитура для стекла серии Papillon особенно актуальна в тех случаях, когда требуется постоянно закрытое положение дверей стеклянной душевой перегородки. Например, при близком расположении друг к другу двух и более дверей или при установке стеклянной перегородки на яхте (теплоходе).

Петли для стекла серии Papillon представлены тремя вариантами:

  • арт. 8100 90⁰ стекло-стена (рекомендуется использовать с уплотнительным профилем арт. 8861);
  • арт. 8102 180⁰ стекло-стекло (рекомендуется использовать с уплотнительным профилем арт. 8857);
  • арт. 8104 135⁰ стекло-стекло (рекомендуется использовать с уплотнительным профилем арт. 8860).

Важно! Все петли предусмотрены для открывания на 90⁰ наружу стеклянной душевой кабины.

К петлям серии Papillon по своему дизайну и габаритным размерам подходят следующие угловые коннекторы:

  • арт . 8106 90⁰ стекло-стена (с регулировкой по горизонтали через отверстия);
  • арт. 8110 180⁰ стекло-стена (с регулировкой по горизонтали через отверстия);
  • арт. 8108 90⁰ стекло-стена (нерегулируемый).

Для нормальных условий работы петель арт. 8100, чтобы избежать повреждения их механизма и стеклянных полотен перегородки, начальное (нулевое) положение петли не должно превышать 90⁰. Дополнительно следует также использовать односторонние магнитные уплотнители и дверные притворы.

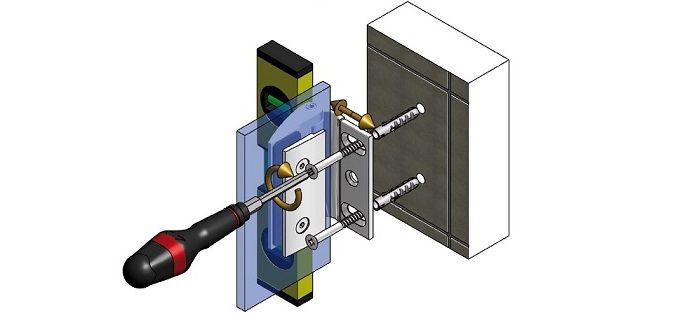

  • Для правильной установки петель Papillon нужно применять 4-х миллиметровый шестигранный ключ.
  • Крепежные винты М6 из нержавеющей стали марки 304 или 316. Для стекла толщиной 6 или 8 мм используются винты длиной 16 мм; для стекла толщиной 10 мм используются винты длиной 18 мм. В противном случае будет невозможно закрепить декоративные крышки, устанавливаемые на последнем этапе монтажа душевой кабины на двусторонний скотч (имеется на крышках).
  • Диаметр головки крепежных винтов составляет 10-12 мм; диаметр сверла для стекла – 8 мм.
  • Усилие затягивания винтов регламентируется производителем величиной 10 Нм. Для определения применяемого усилия Pauli предлагает использовать динамометрический ключ с настраиваемой шкалой арт. 8000 .
  • Затягивать крепежные винты каждой петли следует поочередно, в 2 этапа. Между этапами должен быть перерыв в 15 минут.
  • Если на стенах ванной комнаты установлена плитка, то для предотвращения наклона оси вращения винтов следует следить за тем, чтобы монтажная пластина петли полностью контактировала с поверхностью плитки.
  • Крепежные отверстия в монтажной пластине имеют овальную форму, вытянутую в горизонтальном положении. Предварительная разметка места сверления отверстия под винт должна быть по центру этого отверстия. В дальнейшем, перемещая петлю вдоль него, можно скорректировать положение петли по горизонтали, т.е. отверстия являются одновременно регулировочными.
  • Крепежный центральный винт затягивается только после окончательного выравнивания положения всех стеклянных полотен душевой перегородки.

Петли Papillon подходят для всех стандартных толщин стекла, применяемых при установке душевых стеклянных перегородок: 6, 8 и 10 мм. При разработке конструктивного решения душевой кабины, необходимо также иметь виду, что максимальные размеры стеклянного полотна не должны превышать (при толщине стекла 8мм): 1000 х 2000 мм. Максимальная нагрузка на 2 петли – 40 кг.
